Las Battery Power Stations (BPS) de MEINS son centros de transformación prefabricados diseñados específicamente para la integración eléctrica de sistemas BESS utility-scale. Existen tres tipologías: BPS-S para contenedores de baterías con multi PCS integrado (hasta 9,6 MVA), BPS-C para sistemas PCS centralizado externo (hasta 8,8 MVA) y BPS-D para contenedores de baterías con PCS centralizado integrado (hasta 7,2 MVA). La elección entre ellas depende principalmente de la arquitectura del PCS del sistema de baterías.
Por qué la elección de la BPS es una decisión crítica en proyectos BESS

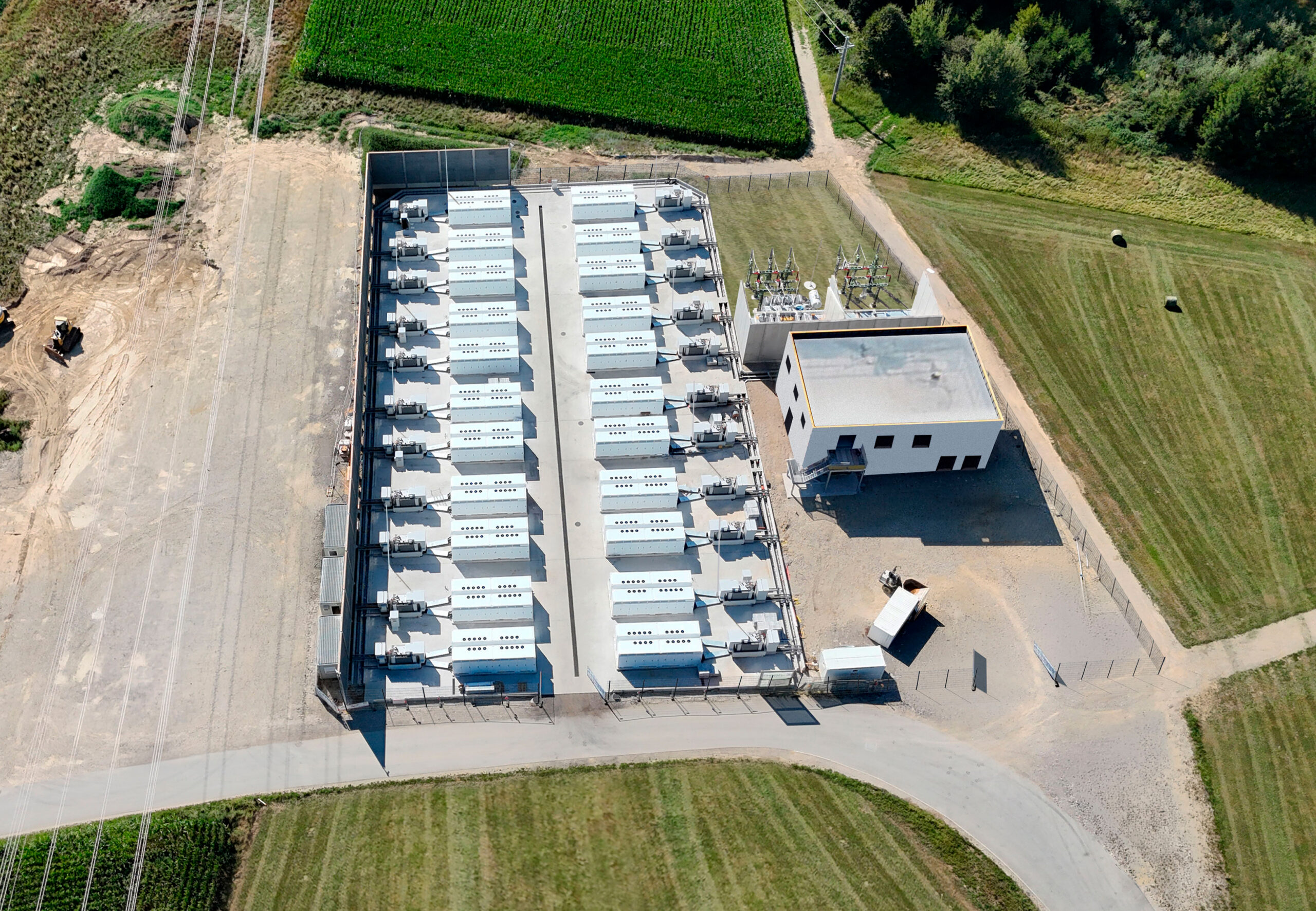

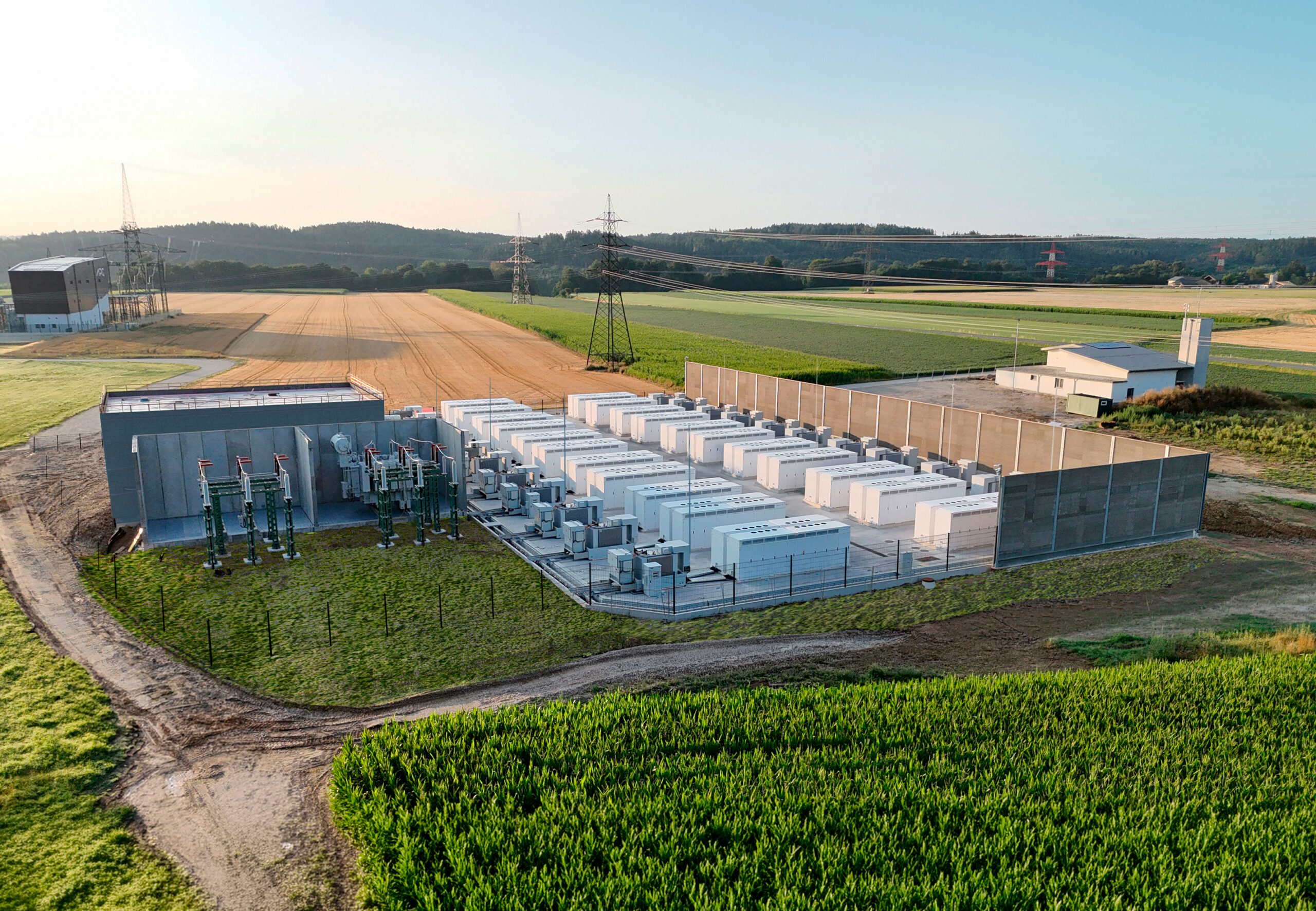

En un sistema BESS utility-scale, la infraestructura eléctrica de integración no es un componente secundario. Es el elemento que determina la compatibilidad con el sistema de baterías elegido, la eficiencia de la conversión de energía, la escalabilidad del activo y, en última instancia, su bancabilidad.
La Battery Power Station (BPS) es la solución de MEINS para esta integración. Combina el transformador de potencia, celda de media tensión, cuadro de baja tensión y todos los elementos auxiliares en una plataforma prefabricada de hormigón, con filosofía Plug & Play, lista para conexión directa al contenedor de baterías.
Sin embargo, no existe una BPS universal. La arquitectura del Power Conversion System (PCS) del sistema de baterías —multi PCS integrado en el contenedor de baterías, PCS centralizado externo o integrado— determina qué tipología de BPS es la correcta para cada proyecto. Elegir mal tiene consecuencias directas sobre el CAPEX, los plazos y la fiabilidad del sistema.
Esta guía técnica explica en detalle las tres tipologías disponibles, sus especificaciones técnicas, sus compatibilidades con los principales fabricantes de baterías del mercado y los criterios de selección para cada escenario de proyecto.
Qué es una Battery Power Station (BPS) y qué incluye

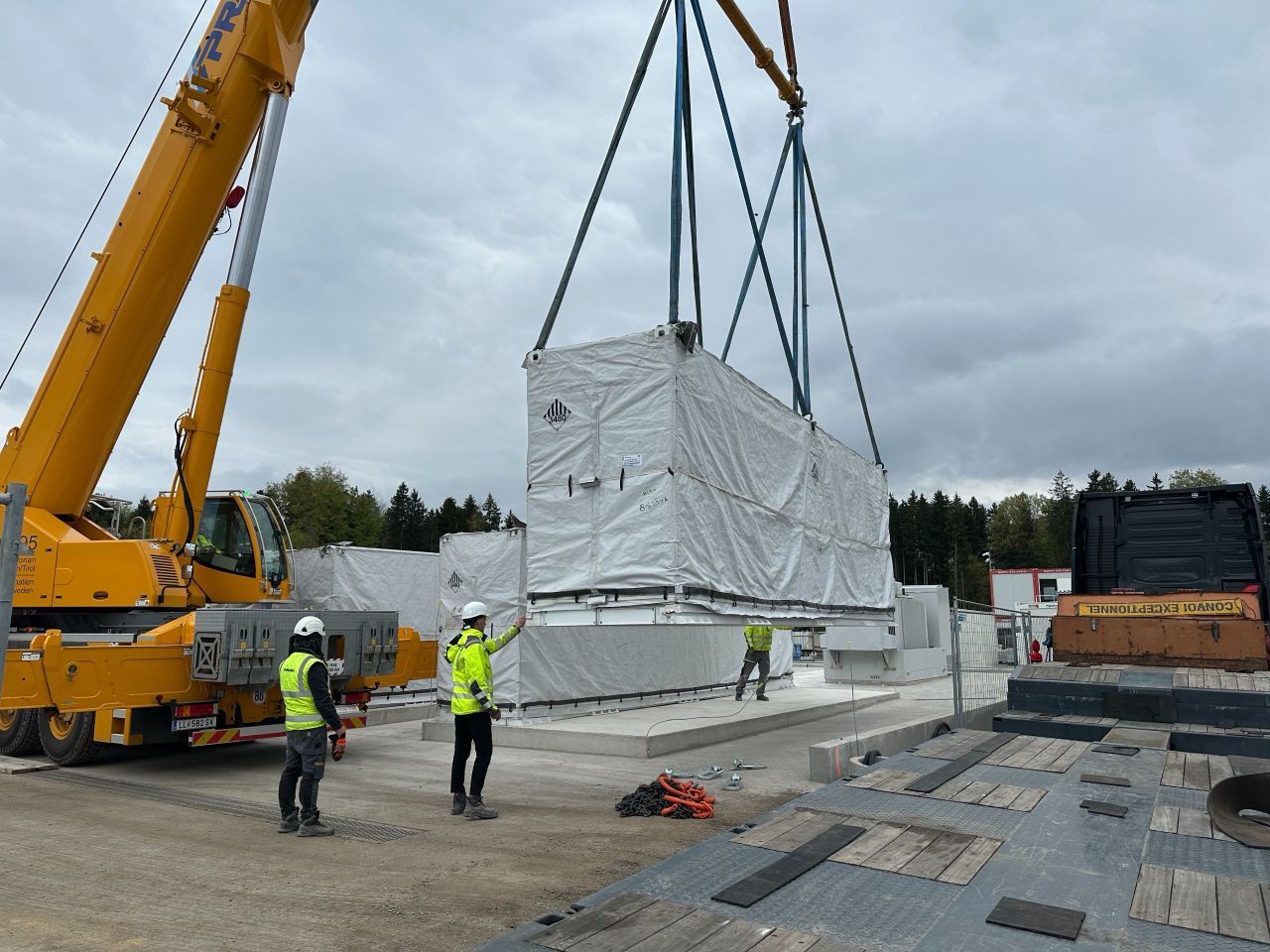

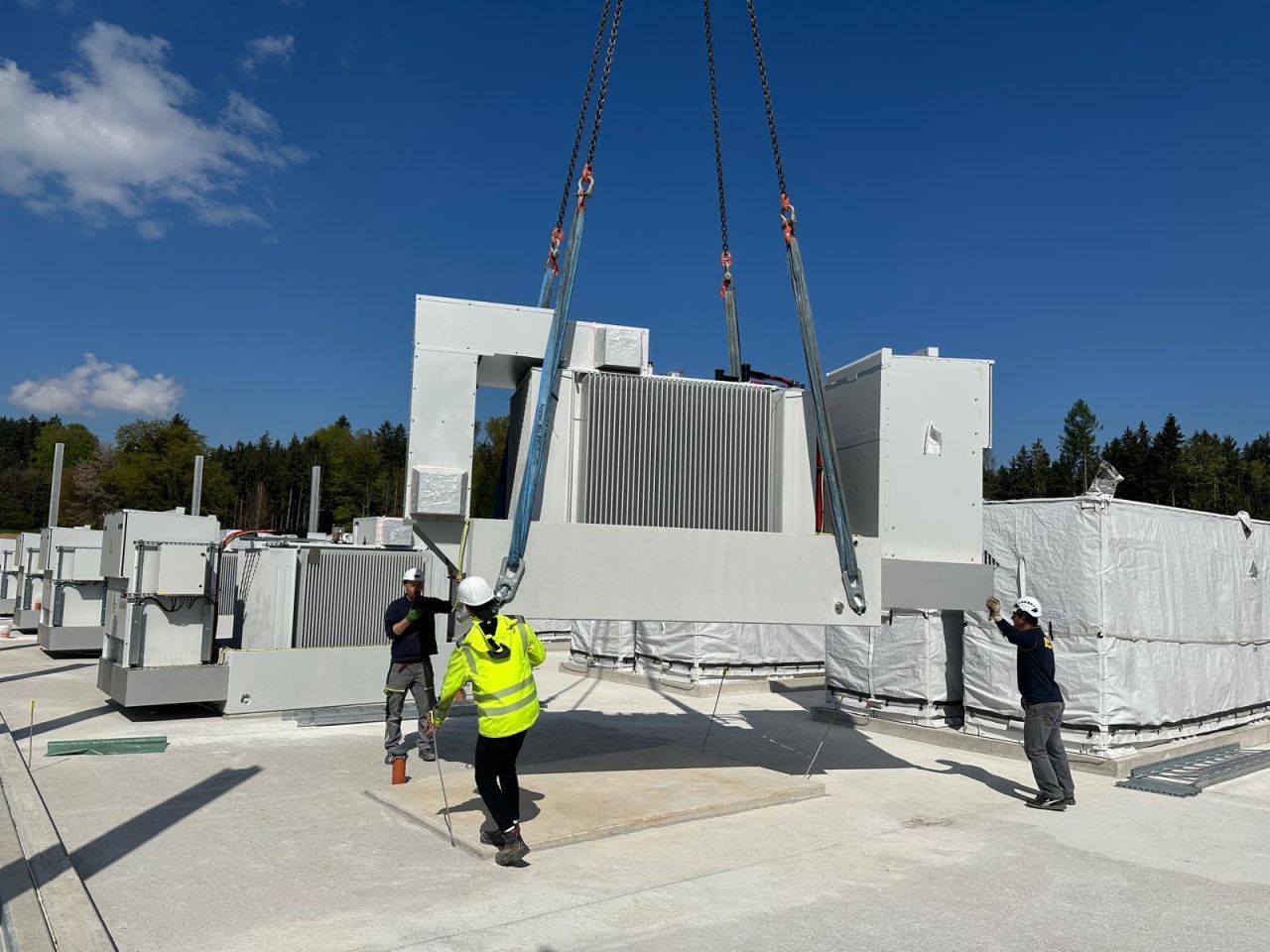

Una BPS de MEINS es una estación de transformación prefabricada en hormigón vibrado y armado, diseñada específicamente para la integración eléctrica de sistemas de almacenamiento energético en baterías. A diferencia de un centro de transformación convencional, la BPS está concebida para conectarse directamente —física y eléctricamente— al contenedor de baterías, formando con él un sistema integrado listo para su conexión a la red de media tensión.
Todos los modelos BPS de MEINS incluyen como base:
- Transformador de potencia con aceite biodegradable
- Depósito integrado para retención de aceite del transformador
- Celda de media tensión (MT) hasta 40,5 kV
- Cuadro de BT para protección de PCS y servicios auxiliares
- Transformador de servicios auxiliares
- Plataforma de hormigón prefabricado
- Vallado perimetral
- Sistema de detección de incendios y anti intrusión
- Cableado de MT, BT y sistema de tierras
- Fabricación europea con declaración de origen
- Transportable en camión estándar o contenedor open-top
Adicionalmente, cada tipología incorpora los componentes específicos necesarios para su arquitectura de PCS, como se detalla a continuación.
BPS-S: Battery Power Station String — para sistemas multi PCS integrados en el contenedor de baterías
Descripción y concepto
La BPS-S está diseñada para conectarse a contenedores de baterías que incorporan tecnología multi PCS, es decir, varios PCS con un rango de potencia unitario en el entorno de 200-300 kW, integrados dentro del propio contenedor. En esta arquitectura, el contenedor de baterías entrega energía directamente en corriente alterna a la salida del contenedor.
La BPS-S recibe la energía en corriente alterna desde los contenedores de baterías, la eleva a media tensión mediante el transformador y la inyecta a la red. Frente a las arquitecturas basadas en un PCS centralizado, la configuración Multi-PCS ofrece un mayor grado de modularidad, redundancia y flexibilidad. La gestión independiente de cada bloque de baterías permite maximizar la disponibilidad de la planta, optimizar la eficiencia en cualquier régimen de operación y facilitar futuras ampliaciones o intervenciones de mantenimiento sin comprometer la producción del conjunto.
Especificaciones técnicas BPS-S
| Parámetro | Valor / Rango |
|---|---|
| Potencia AC máxima | Hasta 9.600 kVA (personalizable) a 40 °C |
| Tensión primaria (MT) | Hasta 40,5 kV │ Um/UAC/ULI: 40,5–95–185 kV |
| Tensión secundaria (BT) | Hasta 1000 V (grupo vectorial Dy11). Opción con doble devanado secundario. |
| Tipo de transformador | Hermético en cuba corrugada / KNAN / Devanados aluminio MT y BT |
| Celda MT (RMU) | SF6 free hasta 24 kV │ SF6 hasta 40,5 kV │ 630 A / 20/25 kA/1s │ Config. 2L1P |
| Interruptor automático BT (ACB) | Hasta 2 × 4.000 A / LSI / 1.000 Vac / 85 kA / 3P |
| Transformador auxiliar | Hasta 250 kVA |
| Dimensiones (L × A × H) | 6.385 × 2.050 × 2.750 mm |
| Peso máximo | < 24 Tn |
| Temperatura de operación | −15 °C ~ 60 °C │ Humedad 0–95% |
| Altitud máxima de operación | 2.000 m (mayor altitud disponible como opción) |
| Protección | IP54 / C4H transformador y cuadro BT, C5M celda MT |
| Normativas mínimas de aplicación | IEC 61936, IEC 62271-202, IEC 60076, IEC 61439, IEC 62271-200, normativas locales de cada país |
Compatibilidad con sistemas BESS
La BPS-S es compatible con los principales sistemas BESS de arquitectura multi PCS del mercado:
- Fluence — Smartstack y Gridstack
- Sungrow — Power Titan
- Huawei — Luna 2000
- Mars — Socrates
- Otros sistemas BESS con sistema multi PCS integrados en contenedor de baterías
Cuándo elegir la BPS-S
- Proyectos con BESS de arquitectura multi PCS: cuando el fabricante de baterías elegido integra los PCS dentro del propio contenedor de baterías.
- Alta modularidad requerida: cuando el proyecto exige escalabilidad por fases o múltiples contenedores de baterías conectados en paralelo.
- Plazos ajustados: la BPS-S es la solución más estándar de la familia BPS, con menor tiempo de ingeniería específica.
- Potencias hasta 9,6 MVA por unidad: cubre la mayoría de los proyectos utility-scale con contenedores de alta densidad energética.
BPS-C: Battery Power Station Central — para sistemas con PCS centralizado externo al contenedor de baterías
Descripción y concepto
La BPS-C está diseñada para instalaciones BESS que utilizan un Power Conversion System (PCS) centralizado externo. En esta arquitectura, el PCS no está integrado dentro del contenedor de baterías, sino que es un equipo independiente de mayor potencia unitaria que se integra físicamente sobre el skid de la BPS-C.
El contenedor de baterías entrega energía en corriente continua (DC) al PCS centralizado, que realiza la conversión DC/AC. La BPS-C integra ese PCS, junto con la celda de MT y el transformador, en una única unidad prefabricada.
Esta solución es también aplicable a sistemas híbridos con acoplamiento en el lado de corriente continua del PCS (DC coupling).
Especificaciones técnicas BPS-C
| Parámetro | Valor / Rango |
|---|---|
| Potencia AC máxima | Hasta 8.800 kVA (personalizable) a 40 °C |
| Tensión primaria (MT) | Hasta 40,5 kV │ Um/UAC/ULI: 40,5–95–185 kV |
| Tensión secundaria (BT) | Hasta 1000 V (grupo vectorial Dy11). Opción con doble devanado secundario. |
| Tipo de transformador | Hermético en cuba corrugada / KNAN / Devanados aluminio MT y BT |
| Celda MT (RMU) | SF6 free hasta 24 kV │ SF6 hasta 40,5 kV │ 630 A / 20/25 kA/1s │ Config. 2L1P |
| PCS integrado | PCS central integrado en el skid |
| Transformador auxiliar | Hasta 250 kVA |
| Cuadro de Servicios auxiliares | Personalizable en función de los consumos |
| Dimensiones (L × A × H) | Hasta 10.150 × 2.050 × 2.750 mm |
| Peso máximo | < 24 Tn |
| Temperatura de operación | −15 °C ~ 60 °C │ Humedad 0–95% |
| Altitud máxima de operación | 2.000 m (mayor altitud disponible como opción) |
| Protección | IP54 / C4H transformador, C5M celda MT, C4H vallado |
| Normativas mínimas de aplicación | IEC 61936, IEC 62271-202, IEC 60076, IEC 61439, IEC 62271-200, normativas locales de cada país |
Compatibilidad con sistemas BESS
La BPS-C es compatible con sistemas BESS que utilizan PCS centralizados externos:
- Power Electronics — Freemaq PCSK
- SMA — Sunny Central Storage
- Ingeteam — Sun Storage M series
- Zigor — ZGR-PCS4500
- Otros PCS centralizados de alta potencia unitaria
Cuándo elegir la BPS-C
- Arquitectura con PCS centralizado: cuando el proyecto especifica un PCS centralizado de alta potencia en lugar de sistema multi PCS.
- Proyectos de mayor potencia unitaria: el PCS centralizado mejora el CAPEX en proyectos de potencias elevadas.
- Control y monitorización centralizada: la arquitectura BPS-C simplifica la gestión de comunicaciones entre PCS-BMS-PPC, y por ende la gestión dinámica de energía de la instalación.
- Optimización de CAPEX en grandes instalaciones: a mayor potencia unitaria del PCS, menor número de unidades BPS necesarias para el mismo MW de capacidad BESS.
- Hibridación con acoplamiento en DC: el PCS centralizado de algunos fabricantes permite diseñar sistemas híbridos con acoplamiento en el lado de corriente continua (DC coupling), que permite convertir la energía generada por una planta fotovoltaica junto con la energía generada o consumida por un sistema BESS a través de un mismo PCS.
BPS-D: Battery Power Station Decoupled — para sistemas con PCS centralizado integrado en el contenedor de baterías
Descripción y concepto
La BPS-D está diseñada para conectarse directamente a contenedores de baterías que ya incorporan su propio PCS centralizado integrado. En esta arquitectura, el contenedor de baterías es una unidad autónoma que incluye tanto las celdas de batería como el PCS, y entrega energía en corriente alterna a su salida.
A diferencia de la BPS-S, en la BPS-D el contenedor no utiliza una configuración multi PCS sino un PCS centralizado propio. La BPS-D actúa como la interfaz de elevación de tensión y conexión a red, sin necesidad de integrar ningún componente de conversión de potencia adicional. Su diseño es más compacto que la BPS-S al no requerir el cuadro de baja tensión complejo con múltiples salidas para proteger cada PCS.
Especificaciones técnicas BPS-D
| Parámetro | Valor / Rango |
|---|---|
| Potencia AC máxima | Hasta 7.200 kVA a 40 °C (personalizable) |
| Tensión primaria (MT) | Hasta 40,5 kV │ Um/UAC/ULI: 40,5–95–185 kV |
| Tensión secundaria (BT) | Hasta 1000 V (grupo vectorial Dy11). Opción con doble devanado secundario. |
| Tipo de transformador | Hermético en cuba corrugada / KNAN / Devanados aluminio MT y BT |
| Celda MT (RMU) | SF6 free hasta 24 kV │ SF6 hasta 40,5 kV │ 630 A / 20/25 kA/1s │ Config. 2L1P |
| Transformador auxiliar | Hasta 250 kVA |
| Cuadro de Servicios auxiliares | Personalizable en función de los consumos |
| Dimensiones (L × A × H) | 4.457 × 2.050 × 2.750 mm |
| Peso máximo | < 22 Tn |
| Temperatura de operación | −15 °C ~ 60 °C │ Humedad 0–95% |
| Altitud máxima de operación | 2.000 m (mayor altitud disponible como opción) |
| Protección | IP54 / C4H transformador, C5M celda MT, C4H vallado |
| Normativas mínimas de aplicación | IEC 61936, IEC 62271-202, IEC 60076, IEC 61439, IEC 62271-200, normativas locales de cada país |
Compatibilidad con sistemas BESS
La BPS-D es la solución específica para sistemas BESS con PCS propio integrado:
- Tesla — Megapack
- Otros sistemas BESS con PCS integrado centralizado en el contenedor
Cuándo elegir la BPS-D
- Proyectos con Tesla Megapack o sistemas equivalentes: cuando el contrato BESS especifica un sistema con PCS propio integrado no separable.
- Máxima simplicidad de integración eléctrica: la BPS-D es la tipología más compacta de la familia, con menor número de componentes eléctricos activos.
- Reducción de tiempos de puesta en marcha: al no requerir integración de PCS externo, el proceso de commissioning eléctrico es más rápido.
- Proyectos con especificación cerrada de fabricante BESS: cuando el fabricante del sistema de baterías define de forma contractual la interfaz eléctrica requerida.

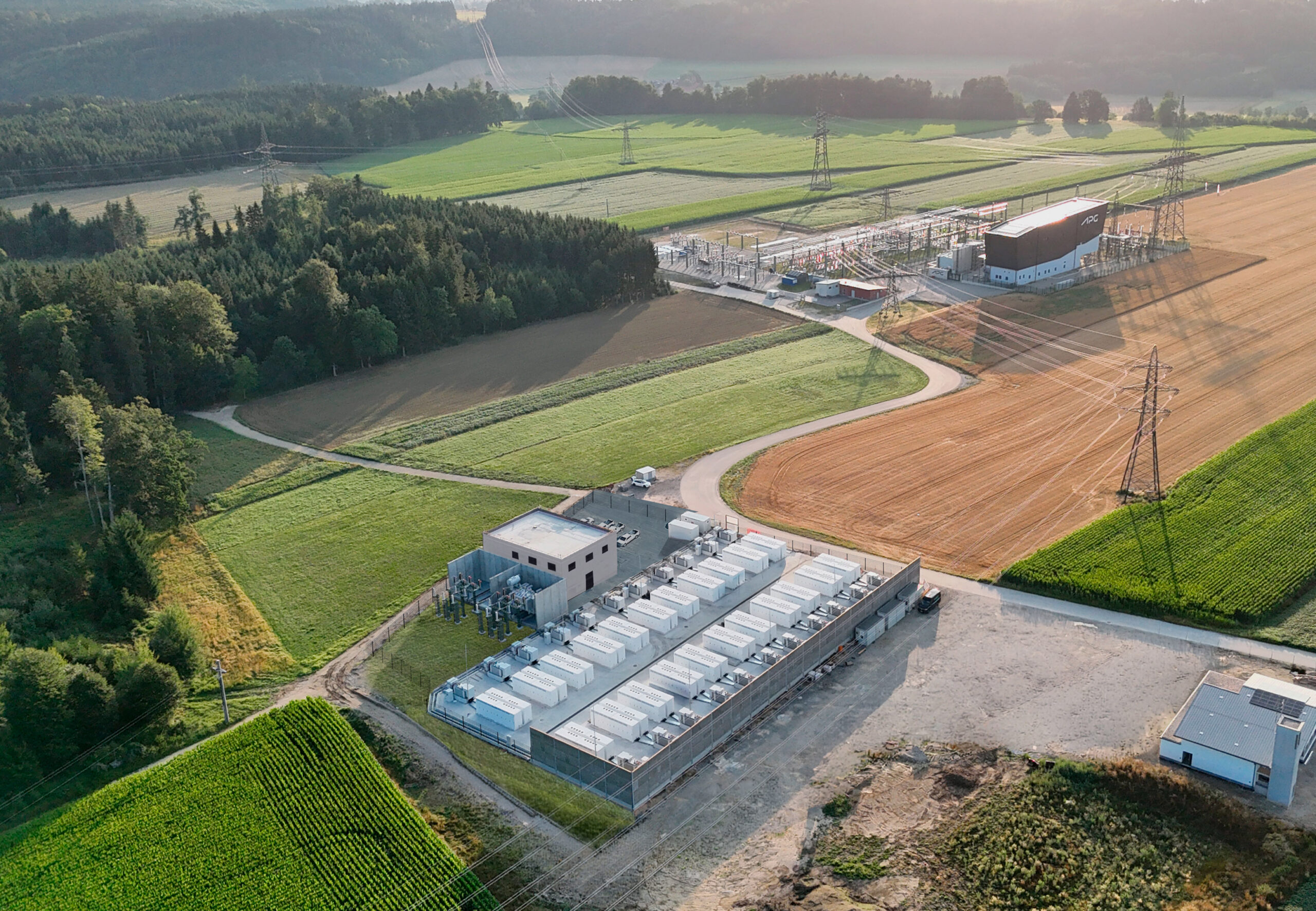

Comparativa técnica BPS-S vs BPS-C vs BPS-D
| Parámetro | BPS-S (String) | BPS-C (Central) | BPS-D (Decoupled) |
|---|---|---|---|
| Arquitectura PCS | Multi PCS integrado en contenedor de baterías | PCS centralizado externo integrado en BPS | PCS centralizado integrado en contenedor de baterías |
| Potencia máxima | 9,6 MVA | 8,8 MVA | 7,2 MVA |
| Tensión secundaria | Hasta 1000 Vac | Hasta 1000 Vac | Hasta 1000 Vac |
| Cuadro BT complejo | Sí (ACB + MCCB múltiples salidas) | No (solo cuadro SSAA) | No (solo cuadro SSAA) |
| Longitud plataforma | 6.385 mm | 10.150 mm | 4.457 mm |
| Peso máximo | < 24 Tn | < 24 Tn | < 22 Tn |
| Compatibilidad Fluence | Sí (Smartstack, Gridstack) | No | No |
| Compatibilidad Sungrow | Sí (Power Titan) | No | No |
| Compatibilidad Huawei | Sí (Luna 2000) | No | No |
| Compatibilidad Mars | Sí (Socrates) | No | No |
| Compatibilidad Power Electronics | No | Sí (Freemaq PCSK) | No |
| Compatibilidad SMA | No | Sí (Sunny Central Storage) | No |
| Compatibilidad Ingeteam | No | Sí (Sun Storage M series) | No |
| Compatibilidad Zigor | No | Sí (ZGR-PCS4500) | No |
| Compatibilidad Tesla | No | No | Sí (Megapack) |
| Modularidad / escalabilidad | Alta | Media | Alta (condicionada al fabricante) |
| Complejidad de commissioning | Media | Media-alta | Baja |
| Compacidad | Media | Menor (mayor longitud) | Alta (más compacta) |
Árbol de decisión: cómo elegir la BPS correcta para tu proyecto BESS
La arquitectura del PCS del sistema de baterías es el principal factor en la elección de la tipología BPS. No existe una BPS universalmente mejor: la correcta es la que es compatible con el sistema de baterías especificado en el proyecto.
Sigue estos pasos para determinar qué tipología BPS corresponde a tu proyecto:
- ¿El fabricante de baterías integra los PCS dentro del contenedor?
- Sí, son PCS distribuidos: → BPS-S. Verifica compatibilidad con el modelo específico (Fluence Smartstack y Gridstack, Sungrow Power Titan, Huawei Luna 2000, etc.)
- Sí, es un PCS centralizado propio del fabricante (Tesla Megapack): → BPS-D.
- No, el PCS es un equipo externo independiente: → Ir al paso 2.
- ¿El PCS externo es de Power Electronics, SMA, Ingeteam o Zigor?
- Sí: → BPS-C. La plataforma integra el PCS centralizado junto con la celda MT y el transformador.
- No (otro fabricante de PCS): → Contactar con el equipo técnico de MEINS para análisis de compatibilidad y configuración a medida.
- ¿El proyecto requiere expansión futura o conexión de múltiples contenedores?
- Sí, con arquitectura multi PCS: → BPS-S ofrece la mayor flexibilidad de escalado.
- Sí, con PCS centralizado: → BPS-C permite aumentar potencia agregada añadiendo unidades.
- Sí, con Tesla Megapack: → BPS-D, una por contenedor o grupo de contenedores según configuración.
Características diferenciales compartidas por todas las tipologías BPS
Independientemente de la tipología seleccionada, todas las BPS de MEINS comparten un conjunto de características diferenciales que las distinguen de soluciones estándar del mercado:
- Diseño totalmente personalizado: cada BPS se diseña específicamente para el proyecto, el punto de conexión y la arquitectura eléctrica. No existen soluciones de catálogo fijo.
- Fabricación europea con declaración de origen: fabricación 100% en instalaciones de MEINS en España, con trazabilidad completa de componentes.
- Transformador auxiliar de servicios integrado: hasta 250 kVA para alimentación de servicios auxiliares del sistema BESS.
- Opciones de medida de energía: posibilidad de integrar medida de energía en BT y MT para cumplimiento de requisitos del operador de red.
- Escalabilidad de tensión hasta 66 kV: posibilidad de escalar la tensión de conexión a red, reduciendo en muchos casos la necesidad de subestación AT/MT convencional.
- Transportable en camión estándar o contenedor open-top: dimensiones y pesos optimizados para logística internacional sin restricciones de transporte especial.
- Compatible con plantas híbridas FV + BESS: todas las tipologías pueden integrarse en proyectos que combinan generación solar y almacenamiento, tanto para acoplamiento en DC como en AC (BT o MT).
- Cumplimiento normativo: IEC 61936, IEC 62271-202, IEC 60076, IEC 61439, IEC 62271-200, normativas locales de cada país.
Preguntas frecuentes sobre Battery Power Stations BPS
¿Cuál es la diferencia entre una BPS y un centro de transformación convencional?
Un centro de transformación convencional está diseñado para redes de distribución eléctrica general. Una BPS está específicamente diseñada para integrar sistemas BESS: incorpora la arquitectura eléctrica necesaria para conectarse directamente al contenedor de baterías (incluyendo protecciones específicas, comunicaciones con el PCS y gestión de la inversión DC/AC o AC/AC según tipología), con una geometría y filosofía Plug & Play optimizada para proyectos de almacenamiento utility-scale.
¿Puede una BPS-S conectarse a un Tesla Megapack?
No directamente. El Tesla Megapack utiliza un PCS centralizado propio integrado, lo que requiere la BPS-D. La BPS-S está diseñada para contenedores con arquitectura multi PCS. Usar una BPS-S con un Megapack requeriría una adaptación de ingeniería específica que en la práctica no es estándar ni recomendable.
¿Cuántas BPS se necesitan para un proyecto BESS de 100 MW 2h?
Depende de la potencia de cada contenedor de baterías y de la configuración del proyecto. Como referencia, con BPS-S de 9,6 MVA, un proyecto de 100 MW de potencia nominal con capacidad de acumulación de 2h requeriría entre 10 y 11 unidades BPS-S. El equipo de ingeniería de MEINS dimensiona la configuración óptima para cada proyecto en función de la topología de la planta, los requisitos del operador de red y las especificaciones del fabricante de baterías.
¿Se puede escalar la tensión de conexión a red más allá de 40,5 kV con una BPS?
Sí. Las BPS de MEINS pueden configurarse para conexiones a red de hasta 66 kV, eliminando en muchos proyectos la necesidad de una subestación AT/MT convencional entre la BPS y el punto de conexión. Para tensiones superiores a 66 kV, la solución adecuada es la CSET (Compact Substation), que puede alcanzar hasta 138 kV.
¿Las BPS de MEINS tienen opción SF6-Free?
Sí. Todas las tipologías BPS disponen de opción de celda de media tensión libre de SF6, con tensión nominal de hasta 24 kV. Esta opción responde a los crecientes requisitos medioambientales de proyectos en mercados donde la eliminación del SF6 es una especificación contractual o regulatoria.
¿Cuál es el plazo de entrega habitual de una BPS?
El plazo de fabricación y entrega de una BPS depende de la tipología, la potencia y el nivel de personalización del proyecto. Para proyectos estándar, los plazos habituales se sitúan entre 25 y 30 semanas desde la confirmación del pedido y la definición técnica completa. Para proyectos con alta complejidad de ingeniería o componentes de largo plazo de aprovisionamiento, el plazo puede extenderse. MEINS coordina el calendario de entrega con el cronograma general del proyecto BESS para garantizar la alineación con los hitos de energización.
Conclusión
La elección entre BPS-S, BPS-C y BPS-D no es una decisión de preferencia técnica: es una decisión de compatibilidad con la arquitectura del sistema de baterías elegido para el proyecto. La tipología correcta es aquella que se alinea con el PCS apropiado para el modelo de contenedor de baterías especificado.
Con 28 años de experiencia en diseño y fabricación de infraestructura eléctrica prefabricada y más de 11 GW instalados en más de 35 países, MEINS ha desarrollado la familia BPS como una solución técnica madura, probada y certificada para la integración eléctrica de sistemas BESS utility-scale en cualquier geografía y bajo cualquier normativa aplicable.
Si estás en fase de ingeniería básica o de selección de proveedor para un proyecto BESS, el equipo técnico de MEINS puede ayudarte a definir la configuración de BPS óptima para tu proyecto, desde el dimensionamiento eléctrico hasta la logística de entrega en campo.
